1. Úvod , obsah predmetu,

časti a funkcie TRAKČNÉHO VEDENIA

1. Obsah predmetu:

Predmet - elektroenergetika v treťom ročníku svojim obsahom vytvára komplexný obrazu o výrobe, rozvode a použití elektrickej energie v podmienkach dopravy   a spojov. Tiež dôležitú časť učiva tvoria zásady bezpečnosti práce dané aktuálnou  vyhláškou. Sú to vedomosti  z oblasti všeobecnej energetiky,  základné poznatky o výrobe a rozvode elektrickej energie, základné výpočty v oblasti vonkajších  aj vnútorných rozvodov. Taktiež sa zaoberá časťou energetiky z oblasti elektrického svetla a tepla a s praktickými výpočtami návrhu osvetlenia vnútorných a vonkajších priestorov. Učivo  rešpektuje vzájomný vzťah energetiky a ekológie, najmä v oblasti výroby el. energie netradičnými spôsobmi a možnosťami úspory elektrickej energie.

     Vo štvrtom ročníku je predmet zameraný užšie na energetické zariadenia v železničnej doprave. Učivo je rozdelené do 4 tematických celkov.

1. časť tvoria pevné trakčné zaradenia  jednosmernej a v jednofázovej trakcii. Žiaci sa oboznamujú s konštrukciou a prevádzkou trakčného vedenia, so spôsobom zapojenia TV na šírej trati, ako aj v staniciach a naučia sa navrhovať schému prepojovania a delenia TV v medzimeniarenskom úseku.

2. časť tvoria napájacie a spínacie stanice. Žiaci sa oboznamujú s jednotlivými druhmi a spôsobmi napájania TV, rozoberajú ich schémy zapojení, spoznávajú činnosť a funkcie usmerňovačov, rýchlovypínačov a ostatných zariadení v meniarňach a v trakčných transformovniach. Tiež sa oboznamujú s funkciou pojazdných meniarní, ochranami, a vlastnou spotrebou v napájacich staniciach.

3. časť sa   zaoberá energetickými výpočtami trakčného vedenia a napájacích staníc. Žiaci v rámci projektov sa naučia dimenzovať TV z hľadiska maximálneho úbytku napätia, nastaviť výkonové vypínače do správnych polôh, zistiť veľkosť nesymetrie pri striedavej trakcii a nadimenzovať výkon samotnej napájacej stanice. Osobitnú časť tvoria energetické výpočty a návrh  elektrifikácie traťového úseku. Tieto vedomosti sú veľkým prínosom pre uplatnenie sa v praxi v tomto odbore.

4. časť sa zaoberá stručným prehľadom o prevádzke a údržbe trakčného vedenia a o spôsoboch diagnostiky TV.

2. Časti a funkcie TRAKČNÉHO VEDENIA

TRAKČNÉ VEDENIE- je súhrn všetkých vedení trakčného prúdu od TRAKČNˇYCH napájacích staníc /ďalej TNS až k hnacím vozidlám a od nich späť do TNS.

TROLEJOVÉ VEDENIE - je časť trakčného vedenia, ktoré sa nachádza nad osou koľají.

TRAŤOVÉ VEDENIE- sú to všetky vedenia umiestnené na trati, alebo blízko trate, ktoré slúžia železničným účelom

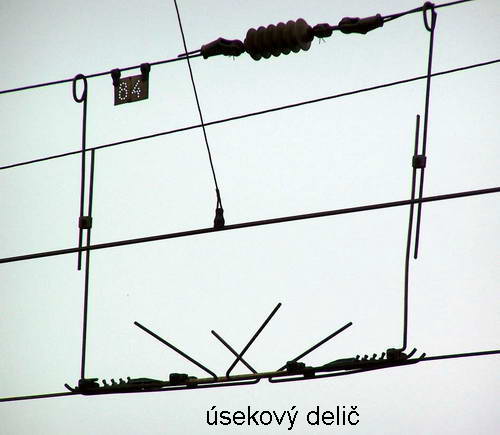

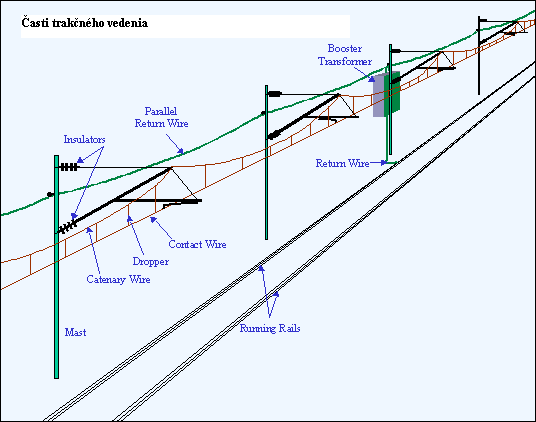

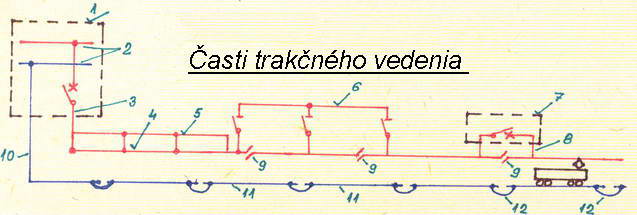

Základné časti trakčného vedenia zobrazuje nasledujúci obrázok:

1. Trakčná napájacia stanica - v nej sa upravuje el. energia na formu potrebnú pre pohon HV, slúži ako zdroj el. energie. Tu sa začína trakčné vedenie. Môže byť ako trakčná meniareň v jednosmernej trakcii, alebo ako trakčná transformovňa v striedavej trakcii. / TM a TT/

2. Prípojnice - časť TNS, kde sa pripája napájacie vedenie - v tomto prípade je zobrazená trakčná meniareň /+ pól - červený, - pól - modrý/

3. Napájacie vedenie - spojuje napájaciu stanicu s trolejovým vedením / tiež sa nazýva prívodné vedenie/

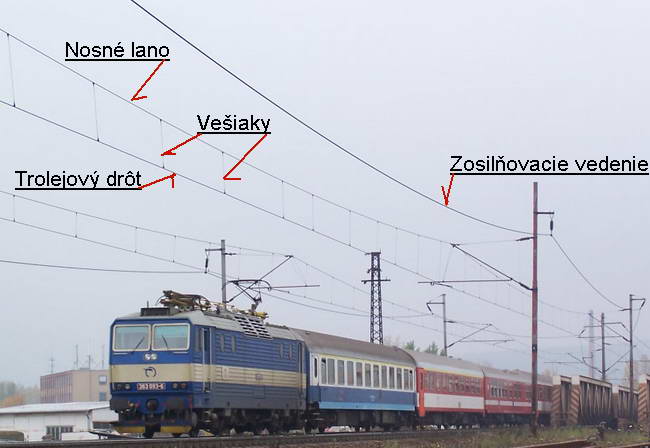

4. Trolejove vedenie - je umiestnené nad hornou časťou obrysu HV / niekedy aj bočne - metro/ - skladá sa z trolejového drôtu, nosného lana, vešiakov ,vodivých trolejových prepojok, prípadne z ďalších častí, ktoré závisia od druhu TV - napr. prídavného lana/ , Časti trolejového vedenia zobrazuje nasl. obrázok:
