10. Izolačné časti TV

IZOLÁTORY

Izolátory v trakčnom vedení tvoria najdôležitejší článok, podrobený dvojakému druhu záťaže. Ako súčasť nosnej konštrukcie sú namáhané mechanickým pôsobením statických aj dynamických síl od vodičov trolejového vedenia. Súčastne sú namahané elektrickým potencialom trakčnej sústavy, preto hovoríme o elektomechanickej funkcií izolátora. Izolátory musia mať vysokú prevádzkovú spoľahlivosť a možnosť preventívnej diagnostiky. Mechanické vlastnosti sú určené pevnosťou v ťahu, ohybe a hmotnosťou izoláatora. Elektrické vlastnosti izolátorou určuje : výdržné rázové napätie kladnou a zápornou a výdržné striedavé napätie za sucha a za dážďa, ako aj dĺžka povrchovej izolačnej dráhy.

Rozdelenie:

A/ Porcelánové

- Plnojadrové porcelánové izolátory označené (DZL a DPA) , za pomlčkou sa uvádza napätie trakčnej sústavy v KV a malým písmenom kombinácia armatúr.

Pr. DZL-25c písmeno c znamená kombináciu oko-oko

- Odolnosť proti náhlym zmenam teploty aa overuje v trojnásobnom skúšobnom cykle s rozdielom teplôt 70 stupňov celzia.

- Sú dva druhy porc. izolátorov:

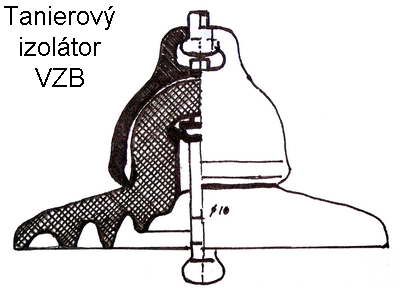

- Prierazné – môže nastať prieraz proc. Vrstvy (tanierové)

- Neprierazné – (plnojadrový) nazývaný aj driekový môže dojsť len k povrchovému preskoku.

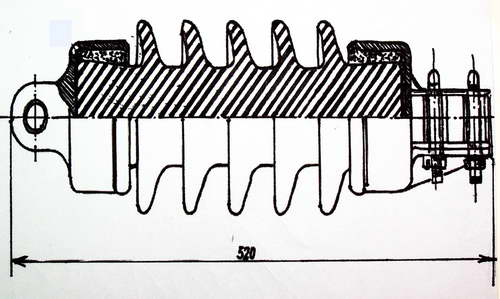

Driekový izolátor plnojadrový /DIP 25/

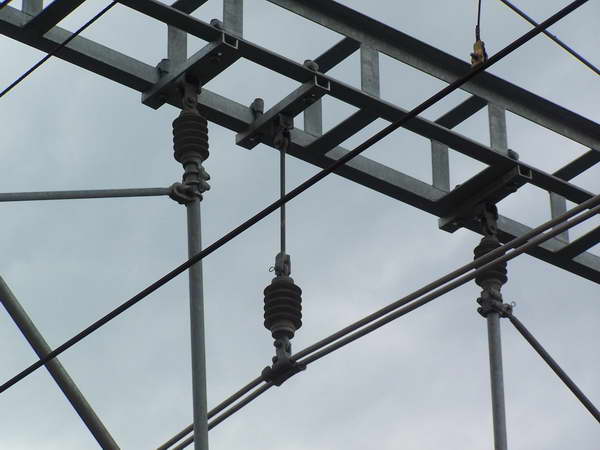

Použitie driekového izolátora - na podpere v ž.st. Poprad na TEŽ.

Obr. TEŽ Vysoké Tatry

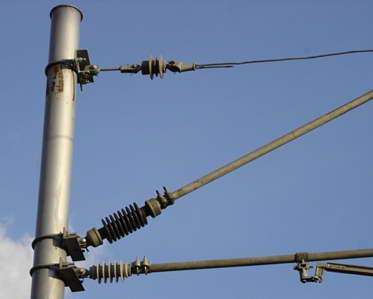

Izolátory zhora: epoxidový IE , DZLs25 (EPL Louny) a kompozitní SIE (ELTRA-ISONET).

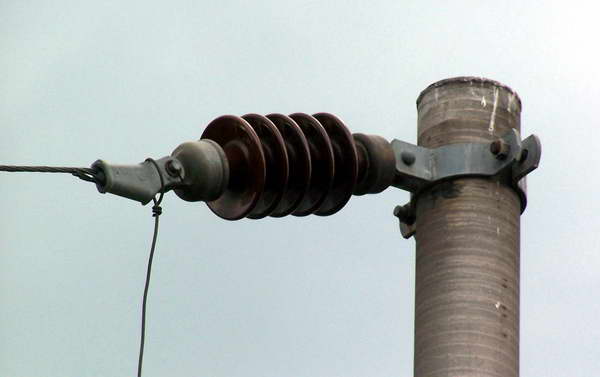

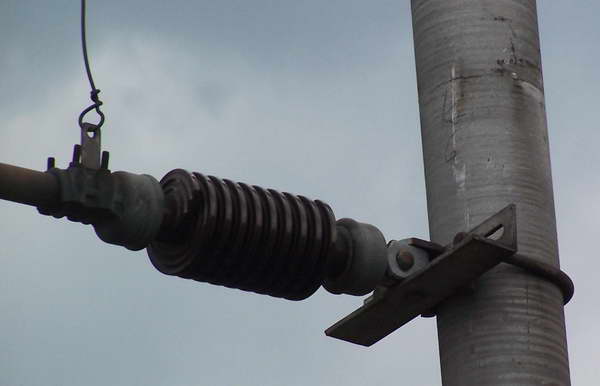

Použitie špirálovitého izolátoru na uchytenie konzoly /TEŽ/



B/ Polymérové izolátory:

- Zložený izolátor – tvorí ho nosná polyesterová sklolaminatová tyč s priemerom 12 až 22 mm, ktorá zaisťuje mech. a ele. pevnosť izoláatora. Na tyč sú nasunuté krúžky z teflonu, alebo silikonovej gumy. Pracovná teplota – 60 až +50 stupňov celzia. Životnosť 20 rokov. M =2,4kg.

- Monolitický polymérový izoláator – je to izolátor, ktorý s potrebnými tvarmi a rozmermi sa odlieva z polymérových živíc, ktoré sa plnia kremíkovov múčkou.

- Izolačné lana – vyrobené na báze sklenných vlákien, ktorých sa konce namočia do epoxidovej, alebo polyamidovej živice, alebo sa konce roztavia kôli rozkrúcaniu koncov lán.

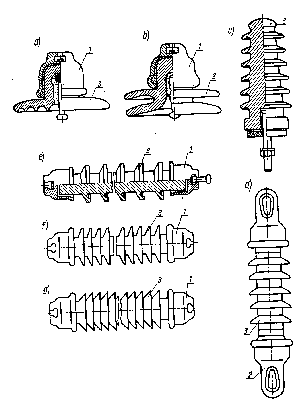

a)tanierový izolátor
b)tanierový izolátor dvojitý
c)izolátor stojatý
d),e),f),g)izolátory plnojadrové

1-ukončenie so svorkou,2-ukončenie s dutinou,3-porcelán pokmrytý glazúrou

Ukážka uchytenia Tv na bráne v žel. st. Krompachy / namáhanie elektrické a mechanické/

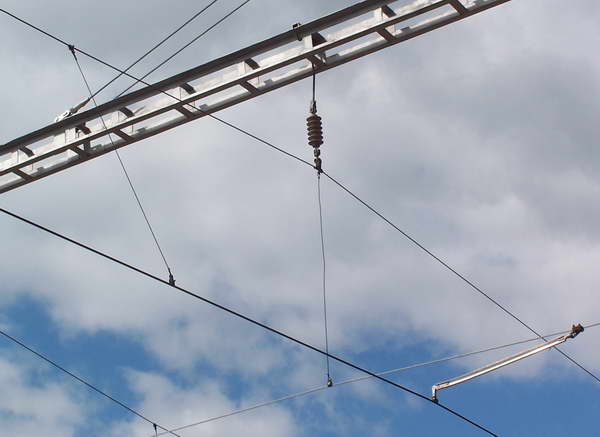

Zavesené trolejové vedenie na bráne s jedným smerovým lanom

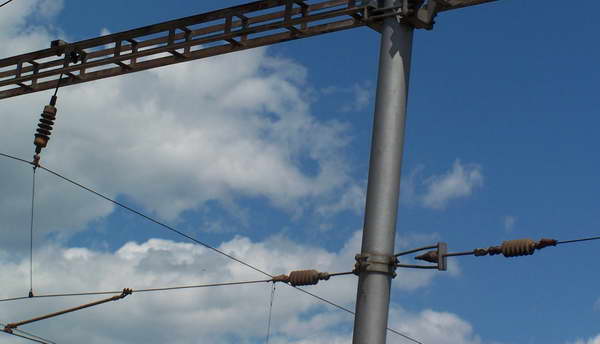

Použitie driekových izolátorov v ž. st. Poprad po rekonštrukcii v r. 2007 / uchytenie dvojitého nosného lana a kozlíku/

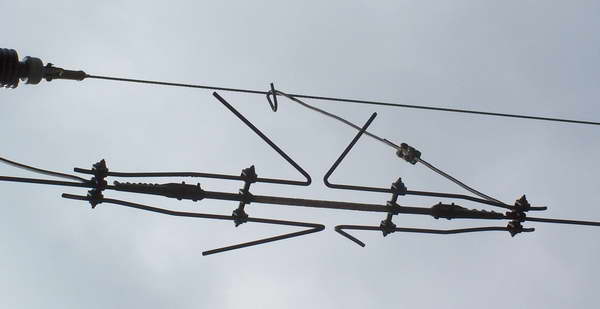

Izolátory uložený v úsekovom deliči sú veľmi namáhané ťahom

Záves na
