15. Príklady číslovania úsekových odpojovačov

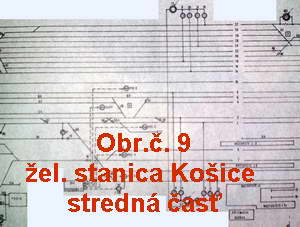

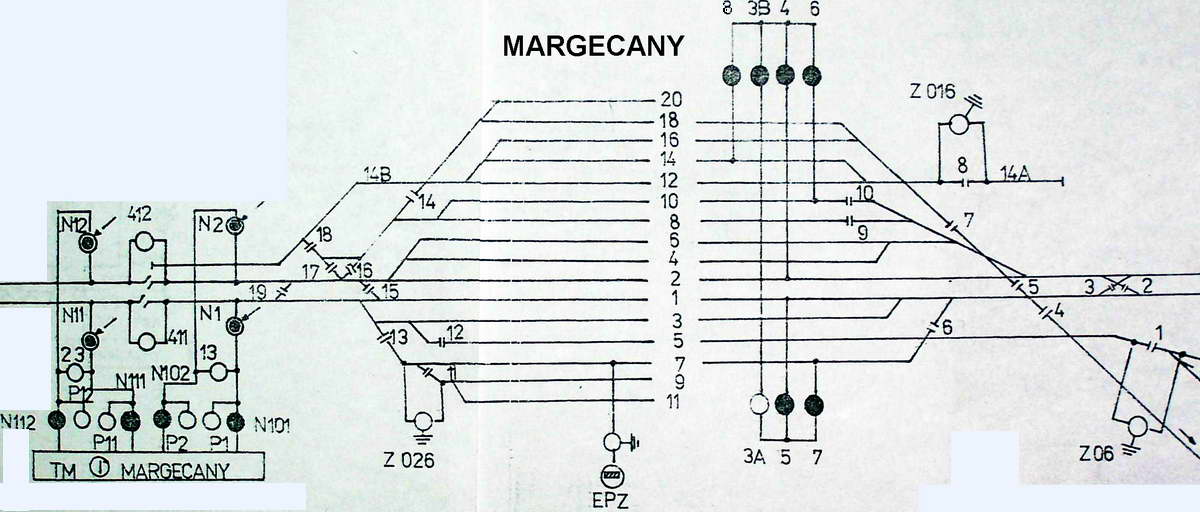

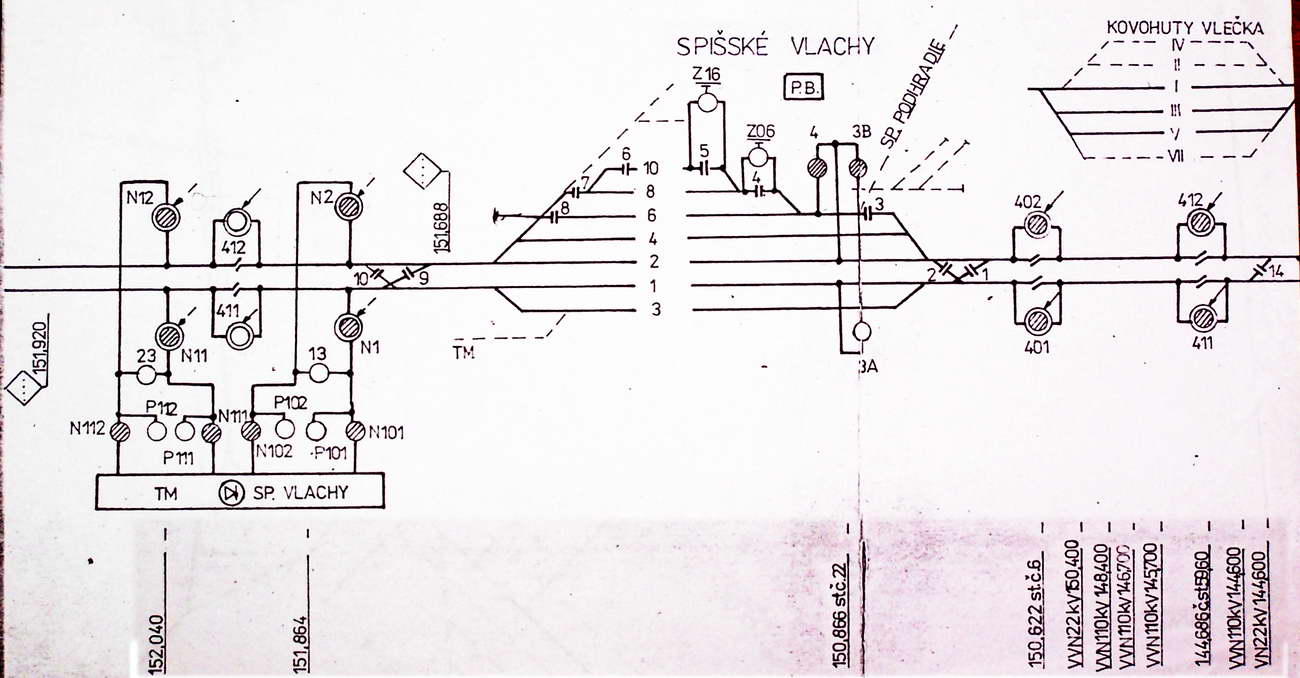

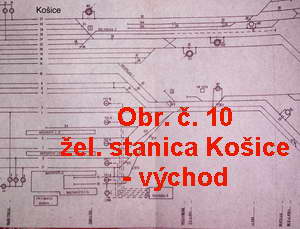

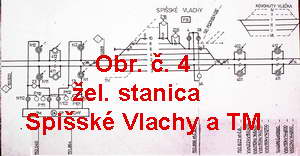

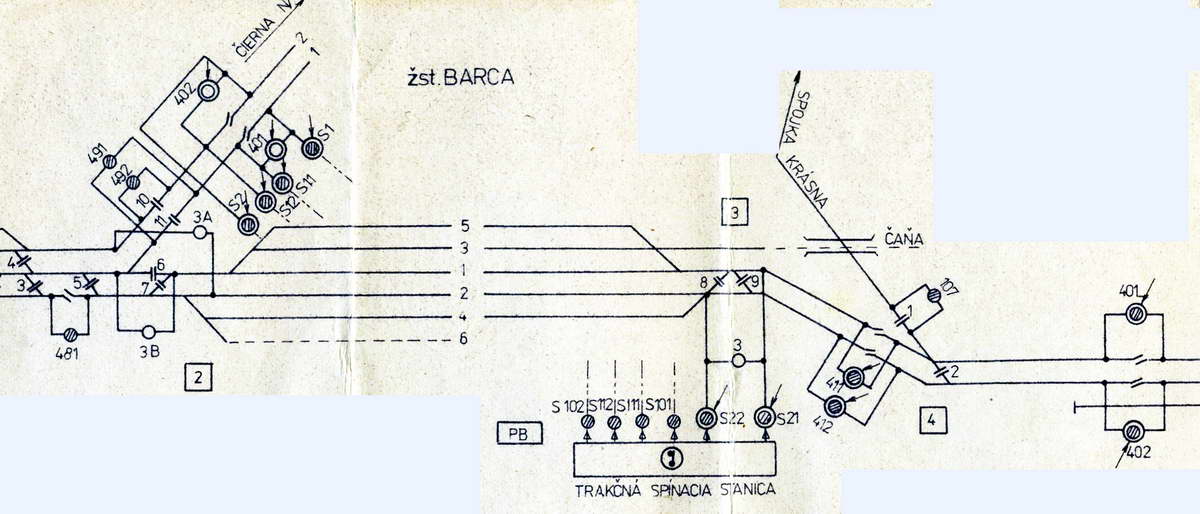

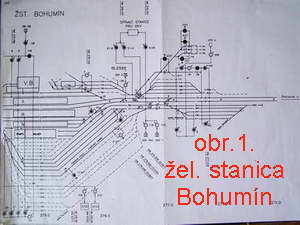

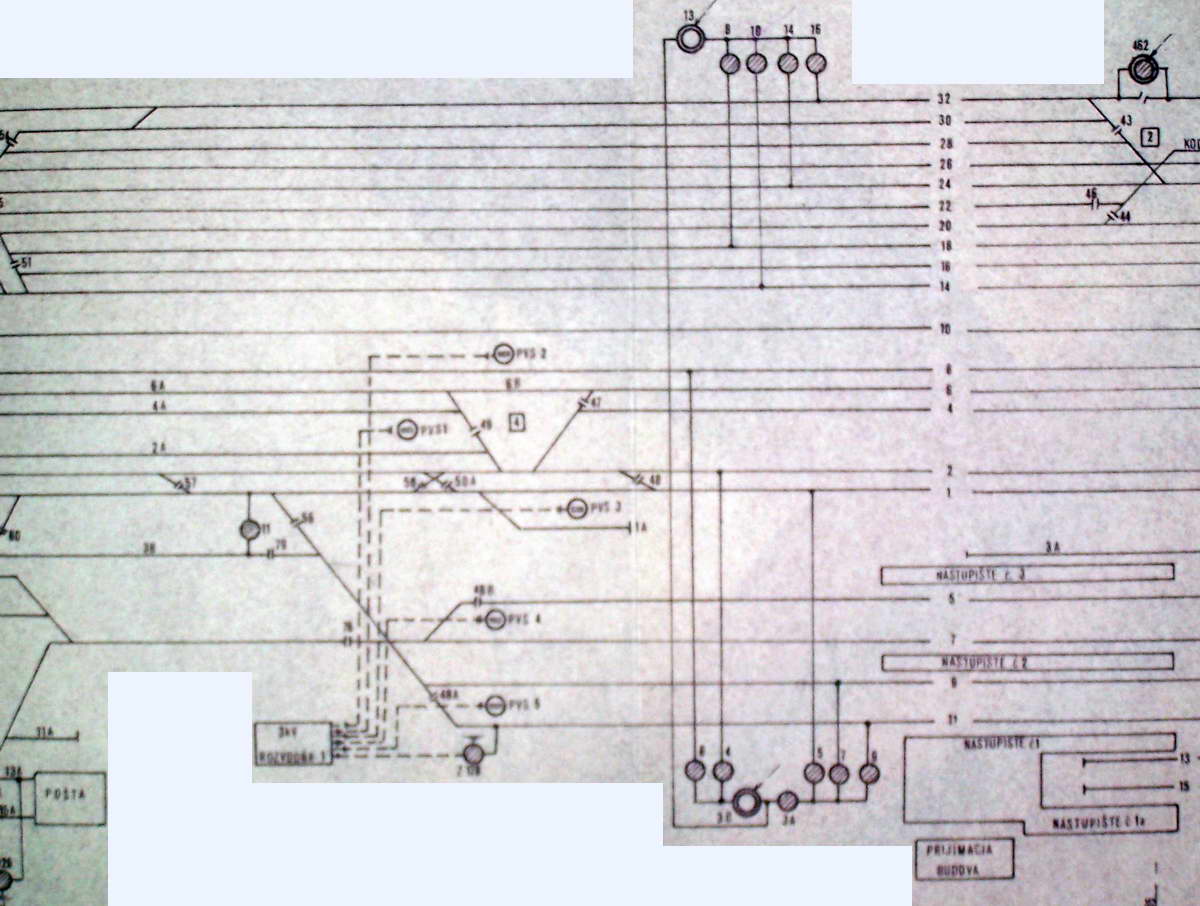

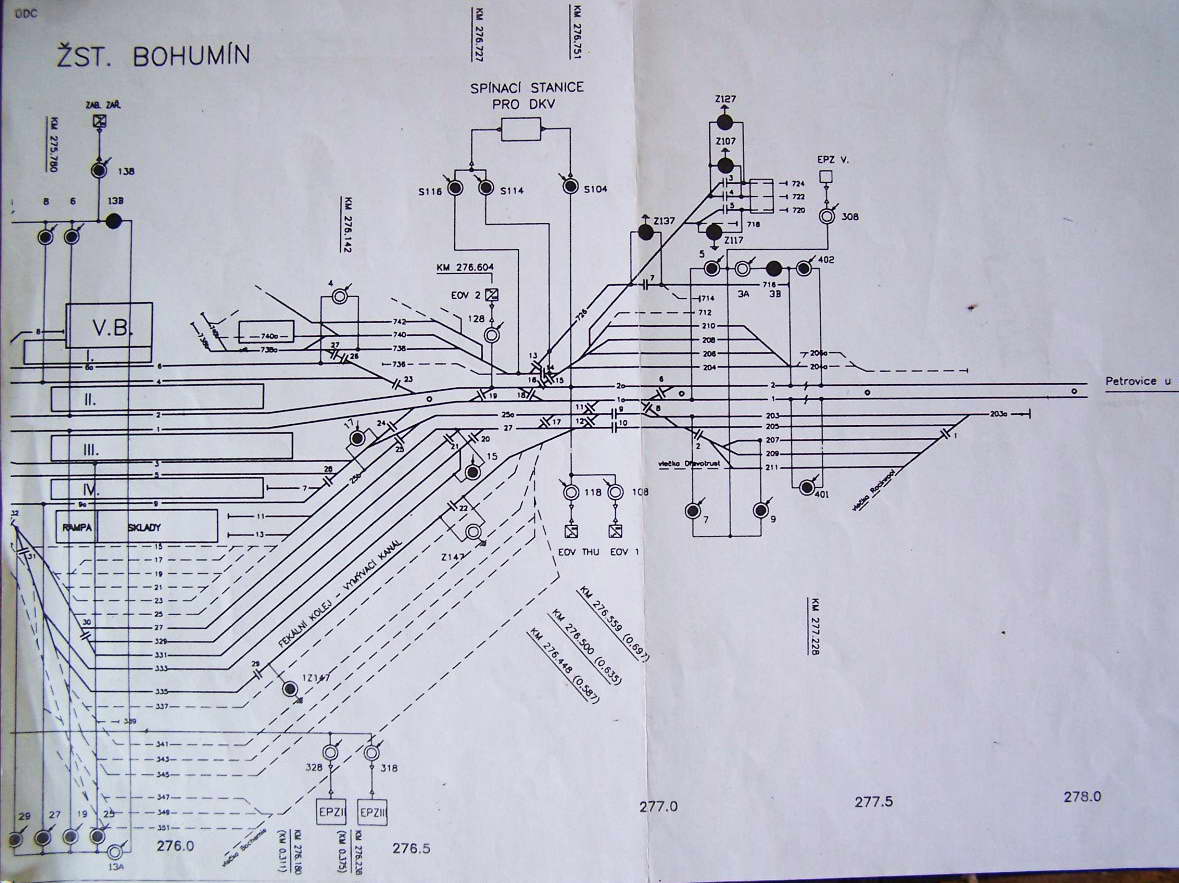

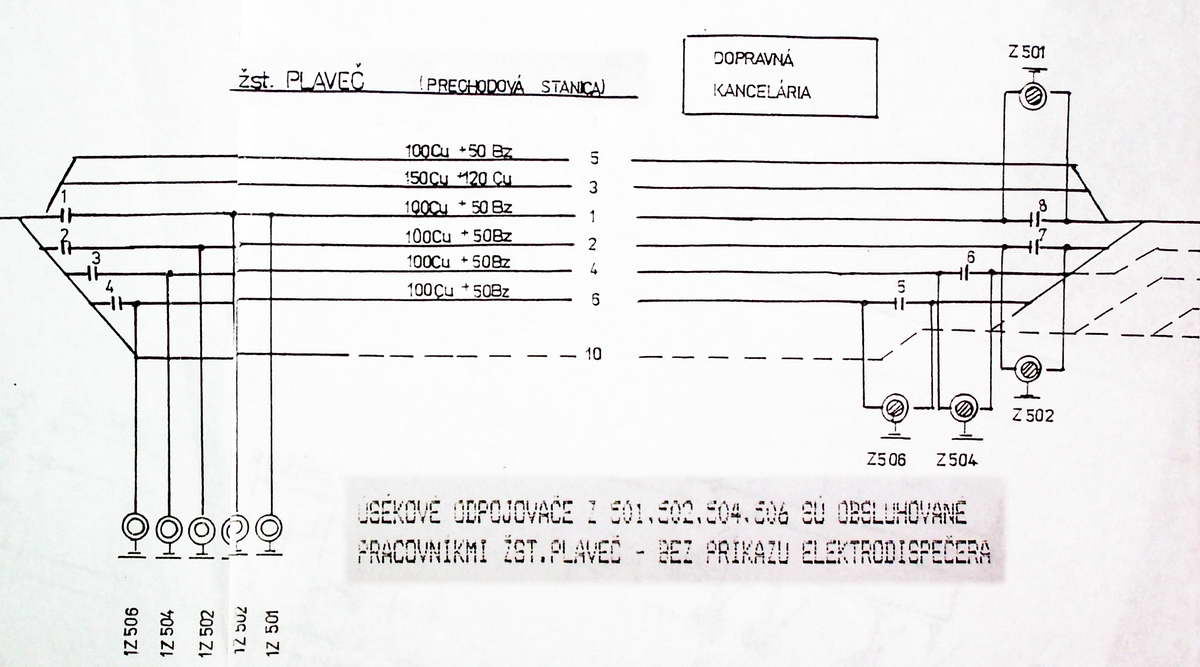

Nasledujúce obrázky znázorňujú ukážky originálnych schém zapojení napájania rôznych objektov. Sú to rôzne železničné stanice, tunely, napájacie stanice a spínacie stanice. Žiaci po preštudovaní predchádzajúcej témy majú vykonať rozbor jednotlivých staníc a objektov.
Kliknite na obrázok pre zväčšenie:
Otázky z danej témy:
1. Popíšte číslovanie úsekových deličov a odpojovačov na vami vybratej schéme z predchádzajúceho zoznamu.
2. Popíšte číslovanie úsekových deličov a odpojovačov na schéme, ktorú vyberie vyučujúci predchádzajúceho zoznamu.
3. Nakreslite vlastný návrh elektrického prepojovanie a číslovanie úsekových odpojovačov a deličov vo vami navrhnutej schéme: žel. stanice aspoň so siedmimi vedľajšími koľajami, v tuneli, v napájacej stanici a pri spínacej stanici.
Použitá literatúra:
1. Ing. Jaroslav Trávníček /1988/ - Energetika v doprave
2.Ing. Matouch, Ing Princ -Trakčná energetika
3. Dokumenty z elektrodispečingu Košice a z Bohumína
